Program Timer TM2
Beschreibung
Der Olympus Program Timer TM2 ist eine sinnvolle Ergänzung zum Fernauslösegerät 1 (M. Quartz Remote Controller 1). Mit ihm kann die maximale Intervalldauer des M. Quartz Remote Controller 1 von 24 Stunden auf eine Woche vergrößert werden. Der Timer wird an die 2,5 mm Klinkenbuchse des Fernauslösegeräts, die sich an der oberen Stirnseite des Gehäuses befindet, angeschlossen. Er fungiert als externer Auslöser, ersetzt also den manuellen Druck auf den roten Auslöser des Quarz Steuergeräts.
Der Program Timer TM2 war kein Artikel des OM-Systems.
Die folgende Tabelle beschreibt die Betriebsarten des Program Timers TM2.
| Schalter | Position 1 | Position 2 | Position 3 |
| Schalter 1 | ALARM In dieser Einstellung funktioniert das Gerät als Wecker. Ein recht leises, hochfrequentes Piepsen ertönt, wenn die eingestellte Alarmzeit erreicht wird. Ein Signal über den Klinkenstecker wird nicht ausgegeben. |
ALARM OFF In der Einstellung ist die Funktion des Program Timer TM2 deaktiviert. Das Gerät zeigt die Uhrzeit und den Wochentag an. |
TIMER In dieser Einstellung funktioniert das Gerät als Timer. Wenn die eingestellte Alarmzeit erreicht ist, wird ein Signal über den Klinkenstecker ausgegeben. Das Signal steht so lange an, bis die eingestellte OFF-Zeit erreicht ist. |
| Schalter 2 | PRESENT In dieser Einstellung wird auf dem Display die aktuelle Uhrzeit und der Wochentag angezeigt. Die aktuelle Uhrzeit und der Wochentag können über die Select und Set Tasten verändert werden. |
ON TIME In dieser Einstellung wird auf dem Display die Startzeit und der Wochentag des Timers angezeigt. Die Startzeit und der Wochentag können über die Select und Set Tasten verändert werden. |
OFF TIME In dieser Einstellung wird auf dem Display die Stoppzeit des Timers angezeigt. Die Stoppzeit kann über die Select und Set Tasten verändert werden. Der Wochentag ist nicht einstellbar. Er entspricht immer dem der Startzeit. |
| Select | Über die Select-Taste kann ausgewählt werden, welche Einstellung über die Set-Taste verändert werden soll:
| ||
| Set | Über die Set-Taste kann der Wert eingestellt werden, der über die Select-Taste ausgewählt wurde. Die Einstellung bezieht sich auf das mit Schalter 2 eingestellte Merkmal (aktuelle Zeit, Startzeit Timer, Stoppzeit Timer). | ||
Die Stromversorgung erfolgt über eine Micro-Batterie (Typ AAA). Das Gerät besitzt keinen Ein-/Ausschalter und deaktiviert sich auch nicht von selbst. Wenn das Display kontrastarm wird oder erlischt, sind die Batterien erschöpft.
Technische Daten
| Kompatibel zu: | Quarz Steuergerät 1 Motor Drive 1 (nur zweite Version ab 1977!) Motor Drive 2 (nur hiermit voller Funktionsumfang) Winder 1 Winder 2 |
| Stromversorgung: | Eine Micro Batterie (Typ AAA) |
| Zeitintervall: | Eine Woche, Einstellung auf eine Minute |
| Anschluss: | 2 poliger Klinkenstecker mit 2,5 mm Durchmesser |
| Kabellänge: | ca. 80 mm inkl. Stecker |
| Abmessungen (H x B x T): | 49 x 95 x 17 mm |
| Gewicht: | ca. 50 g (ohne Batterie) |
| Listenpreis Mai 1988: | 120,- USD[1] |
| Produktionszeit (ca.): | 1984 - 2002 |
| Katalog-Nummer US: | 147-102 |
| Katalog-Nummer DE: | 57502 |
[1] Olympus Photographic Product Price List May 1988
Galerie
Program Timer TM2, Frontseite
Program Timer TM2, Rückseite
Program Timer TM2, mit Aufstellhilfe

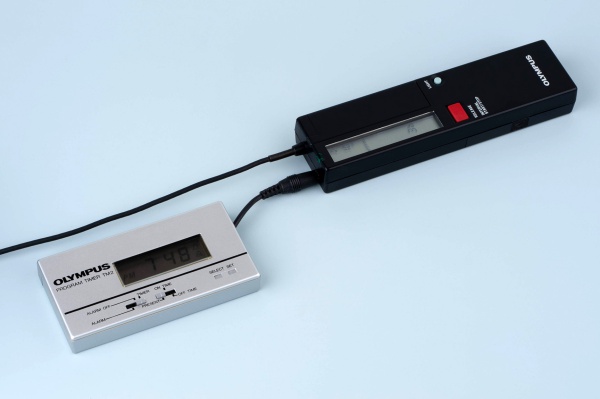

Quarz Steuergerät 1 mit dem Program Timer TM2 und dem Auslöse-Verlängerungskabel 10 m[2]
[2] Olympus Edition 6, Produkt-Lexikon-Foto '86, Seite 80
