Ausbau des Sucherrahmens
Was wird benötigt: Kreuzschlitzschraubendreher #0 oder #1

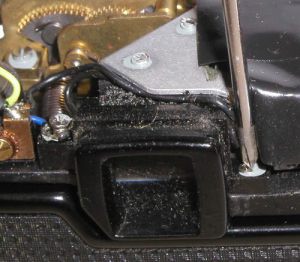

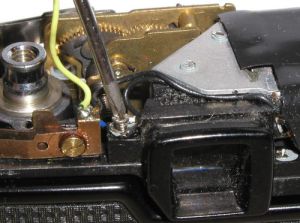

Der aus schwarzem Kunststoff bestehende Sucherrahmen ist mit 2 Kreuzschlitzschrauben am Gehäuserahmen befestigt. Zunächst lösen und entfernen wir durch links drehen die rechte,(Bild 27) dann die linke Schraube.(Bild 28)

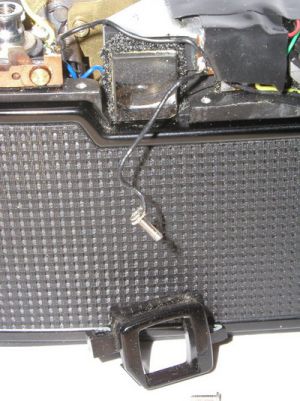

Um den Schaft der rechten Schraube ist ein schwarzes Kabel geschlungen welches für die Masseverbindung benötigt wird.(Bild 29)
Tipp
Die beiden Schrauben können unterschiedliche Längen haben darum merken welche wohin gehört. Hilfreich ist es, den Rahmen auf die Arbeitsfläche zu legen und die Schrauben so zu platzieren wie sie ausgebaut wurden.
