Definition
Unter einer Linse versteht man in der Fotografie einen transparenten, geschliffenen Glaskörper mit zwei optisch wirksamen Flächen. Diese Flächen können grundsätzlich drei verschiedene Formen annehmen:

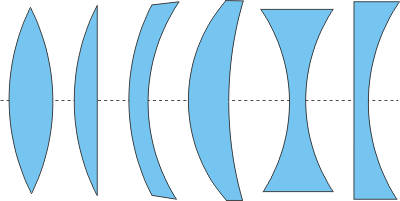

Linsenformen
Aufbauend auf die verschiedenen Linsenflächen können folgende Linsenformen hergestellt werden - siege dazu :
- Bikonvex - besteht aus zwei konvexen (nach außen gekrümmten) optischen Flächen, wird auch als Sammellinse bezeichnet
- Plankonvex - besteht aus einer planen (ebenen) und einer konvexen (nach außen gekrümmten) optischen Fläche
- Meniskus - siehe hierzu die Erläuterungen zum Weitwinkelobjektiv "Goerz Hypergon"
- Konvex-konkav - besteht einer konvexen (nach außen gekrümmten) und einer konkaven optischen Fläche
- Bikonkav - besteht aus zwei konkaven (nach innen gekrümmten) optischen Flächen, wird auch als Zerstreuungslinse bezeichnet
- Plankonkav - besteht aus einer planen (ebenen) und einer konkaven (nach innen gekrümmten) optischen Fläche
Brechung
Beim Übertritt von Licht in einen Gegenstand mit einer anderen Dichte (Luft - Wasser - Glas) wird es gebrochen (abgelenkt). Je nach Richtung des Lichtes wird es zum Brennpunkt hin - oder vom Brennpunkt weg gebrochen (Unterschied Kamera - Projektor).
Sphärische und Asphärischen Linsen
Es gibt zwei verschieden Gruppen von Linsen:
- Sphärische Linsen - die optisch wirksamen Flächen sind Teil einer Kugeloberfläche und die Form ist im Verhältnis zu asphärischen Linsen leicht herzustellen.
- Asphärischen Linsen - die optisch wirksamen Flächen sind meist Teil von Ellipsoiden, Paraboloiden, Hyperboloiden. Diese Linsen werden vornehmlich in der Fotografie eingesetzt, da damit Abbildungsfehler ausgeglichen werden können.
Optische Achse
Die gedachte Linie durch die Brennpunkte von Linsen wird als optische Achse bezeichnet.
