M.15V Ni-Cd Ladegerät

Aus Olypedia
Zur Navigation springen Zur Suche springen

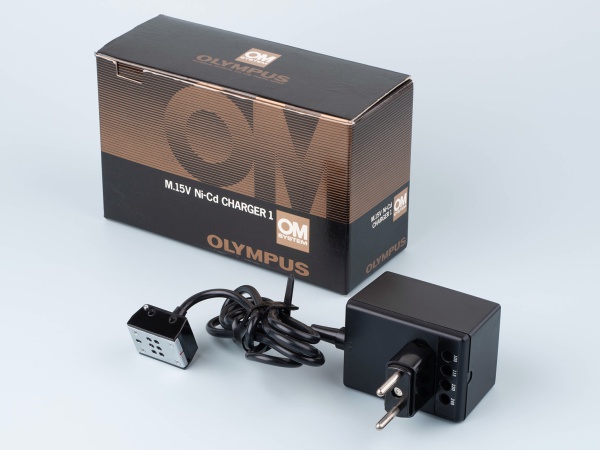

15V Ni-Cd Ladegerät 1 (M.15V Ni-Cd Charger 1) mit Originalverpackung
15V Ni-Cd Ladegerät 1 mit 15V Ni-Cd Stromversorgungsteil 1

Beschreibung

Das 15V Ni-Cd Ladegerät 1 (M.15V Ni-Cd Charger 1) ist ein notwendiges Zubehör für die wiederaufladbaren Stromversorgungen M.15V Ni-Cd Control Pack 1 und M.15V Ni-Cd Control Pack 2 der Motoren Motor Drive 1 und Motor Drive 2.
Das Steckernetzteil wurde für die unterschiedlichen Märkte mit entsprechenden Steckertypen geliefert. Das Bild zeigt die Version mit dem Eurostecker. Die Eingangsspannung kann zwischen den Werten 100, 115, 220 und 240 V gewechselt werden, indem eine Schraube in die dafür vorgesehen Gewindebohrungen geschraubt wird.

Auf der anderen Seite des Kabels befindet sich der Power Supply Plug zum Anschluss an das M.15V Ni-Cd Control Pack 1 oder M.15V Ni-Cd Control Pack 2. Dieser Stecker ähnelt dem des Verbindungskabels, hat aber keine Federklemmen und nur 2 belegte Kontakte.

Eine Vollladung der 15V Ni-Cd Stromverorgungsteile erfolgt in 4 bis 5 Stunden. Nach einer Ladezeit von 30 min können aber bereits 6 bis 10 Filme mit dem Motor Drive 1 transportiert werden.[1] Um die Nickel-Cadmium-Akkumulatoren der Stromversorgungsteile nicht zu schädigen, sollte ein Ladezyklus nicht länger als 6 Stunden dauern.[1] Das Laden über Nacht ist also zu vermeiden, weil der Ladestromkreis des Netzteils nicht automatisch abschaltet.

[1] Das grosse Olympus Buch, L.A. Mannheim, 1981, Seite 234

Technische Daten

Kompatibel zu: M.15V Ni-Cd Control Pack 1
M.15V Ni-Cd Control Pack 2
Ladezeit (ca.):
  • 4-5 Stunden für Vollladung
  • 30 min für 6-10 Filme mit Motor Drive 1[1]
Eingang:
Ausgang:
Abmessungen (H x B x T): 66 x 42 x 49 mm (ohne Kabel)
Gewicht: 260 g
Listenpreis März 1979: 48,- USD[2]
Produktionszeit (ca.): 1975 - 2003
Katalog-Nummer US: 106-061
Katalog-Nummer DE: 15615

[1] Das grosse Olympus Buch, L.A. Mannheim, 1981, Seite 234
[2] Olympus Camera Corporation, PRICE LIST, Effective March 26, 1979

Galerie

  • M.15V Ni-Cd Charger 1

  • M.15V Ni-Cd Charger 1

  • 15V Ni-Cd Ladegerät 1 mit Eurostecker

Varianten

In dem Buch "Das grosse Olympus Buch" von L.A. Mannheim, 1981, Seite 234 wird darauf hingewiesen, dass es Versionen des Steckernetzteils gibt, die keinen Wechsel der Eingangsspannung zulassen:
"Es gibt auch Ausführungen für nur eine Spannung, ohne die Einstellschraube."

Obwohl das M.15V Ni-Cd Control Pack 1 1984 durch das M.15V Ni-Cd Control Pack 2 ersetzt wurde, erschien für den M.15V Ni-Cd Charger 1 keine zweite Version.
