6V Power Pack 2
Beschreibung

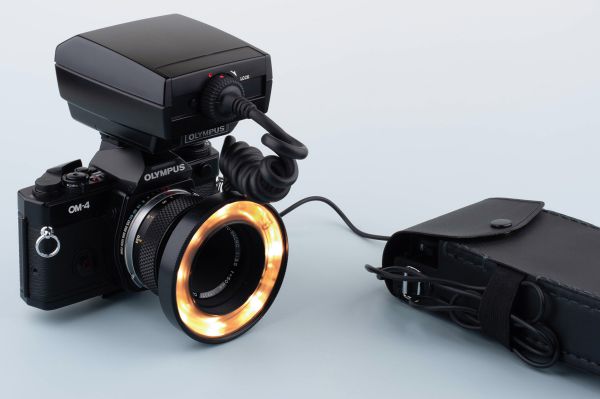

Dieses mobile Stromversorgungsteil dient zum einen als externe Stromversorgung für den Winder 1 und den Winder 2, zum anderen als Stromversorgung für das Einstelllicht (Pilotlampen) der Ring- und Makroblitzgeräte T10, T8, T28 Single und T28 Twin.
Der Batteriehalter nimmt 4 Batterien des Typs D (Mono) auf. Es können sowohl Alkali-Mangan Batterien als auch Nickel-Metallhydrid-Akkus verwendet werden.
Der Batteriehalter hat einen Ein-/Aus-Schalter. Er wird in eine feste Batterietasche geschoben, die über einen Schulterriemen verfügt.
Auf der Rückseite befindet sich eine Lasche zur Fixierung an einem Gürtel.
Das 1,2 m lange Anschlusskabel des Batteriehalters kann außen an der Tasche mit einem Gummiband fixiert werden.
Bei Verwendung mit dem Winder 1 oder dem Winder 2 schaltet dessen Stromkreis automatisch auf externe Stromversorgung um.[1]
Die Betriebsdauer der Batterien beträgt mit dem T10 Ring Flash 1 etwa eine Stunde.
[1] Olympus OM-System, Wilfried Mordmüller, 1989, Seite 98
Technische Daten
Kompatibel zu Motoren: | Winder 1 Winder 2 |
Kompatibel zu Blitzgeräten: | Als Stromversorgung für das Einstelllicht von: |
Anschluss: | Koaxialstecker mit
Der Pluspol ist außen. |
Kapazität (ca.): | Eine Stunde Dauerbetrieb der 8 Pilotlampen des T10 Ring Flash 1 |
Abmessungen (H x B x T): | ca. 185 x 85 x 50 mm |
Gewicht: | 368 g (mit Riemen ohne Batterien) |
Listenpreis März 1979: | 87,- USD[2] |
Produktionszeit (ca.): | 1980 - 2003 |
Katalog-Nummer US: | 107-025 |
Katalog-Nummer DE: | 15714 |
[2] Olympus Photographic Product Price List May 1988
Galerie
6V Power Pack 2 mit eingesetzten Batterien des Typs D (Mono)

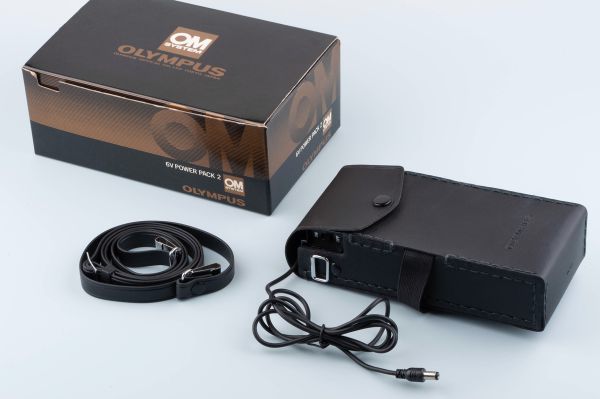

6V Power Pack 2 zur Aufnahme von 4 Batterien des Typs D (Mono) - mit freundlicher Genehmigung von team-foto.com
Alternativen
Wenn man eine äquivalente Stromversorgung selber bauen möchte, gibt es z.B. bei www.reichelt.de folgende Komponenten:
- Stecker mit Kabel "DC AKS 7521"
- Batteriehalter für 4x Monozellen "HALTER 4XUM1-2DK"
