Einstellscheibe 1-14

Aus Olypedia
Zur Navigation springen Zur Suche springen

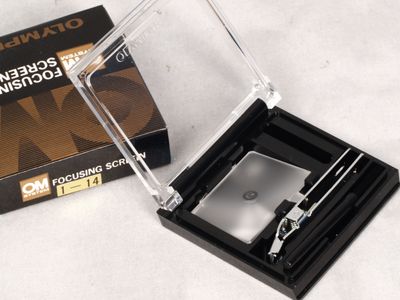

Einstellscheibe 1-14 - mit freundlicher Genehmigung von team-foto.com

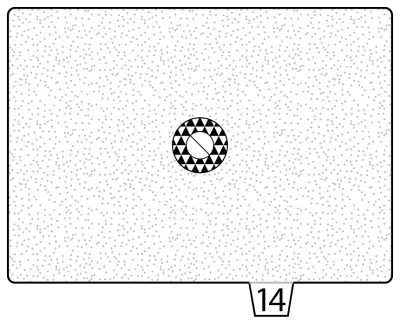

Einstellscheibe 1-14, feine Mattscheibe mit diagonalem Schnittbildindikator und Mikroprismenring von 5 mm Durchmesser

Beschreibung

Die Einstellscheibe 1-14 ist identisch mit der Einstellscheibe 1-13, nur dass der Schnittbildindikator im 45-Grad-Winkel schräg steht, damit leichter auf waagrechte bzw. senkrechte Strukturen fokussiert werden kann. Sie wurde mit den Kameras Olympus OM-1N und OM-2N 1979 vorgestellt.

Zu den Eigenschaften der Mattscheibe schreibt Richard Hünecke in seiner "Olympus Fotoschule":

"Feinmattierte Einstellfläche, Mikroprismen-Ring und darin eingelassener Schnittbild-Indikator, dessen Teilungslinie um 45 Grad schräg gestellt ist. Sie ist damit gleich gut geeignet für das Fokussieren auf horizontale und vertikale Linien und Kanten. Diese Scheibe hat die gleichen Einstelleigenschaften wie die Scheibe 1-13."

Technische Daten

Bezeichnung: 1-14
Kompatibel zu: "einstellige" OM-Kameras
Mattscheibe: fein
Durchmesser Struktur Mitte: 5 mm
Mikroprismen: ja
Schnittbildindikator: ja, diagonal (Durchmesser 2,5 mm)
optimaler Brennweitenbereich:
ca. verwendbar bis Blende: 4,5
Abmessungen (H x B x T): ca. 1,3 x 35,5 x 25,5 mm (ohne Nase)
Gewicht: 1,4 g
Listenpreis Mai 1988: 45,- USD[2]
Produktionszeit (ca.): 1979 - 2002
Katalog-Nummer US: 108-614
Katalog-Nummer DE: 15014

[1] Mannheim, L. Andrew: Das Grosse Olympus-Handbuch, Laterna Magica, 1981
[2] Olympus Corporation: Olympus Photographic Product Price List, Effective: May 1, 1988
