Einstellscheibe 1-5
Zur Navigation springen
Zur Suche springen
Einstellscheibe 1-5 - mit freundlicher Genehmigung von team-foto.com

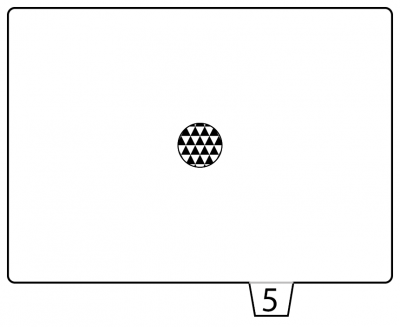

Einstellscheibe 1-5, Klare Scheibe mit hohem Mikroprismenfeld von 4 mm Durchmesser
Beschreibung
Die Einstellscheibe 1-5 ist eine klare Scheibe - keine Mattscheibe - mit Mikroprismen als Fokussierhilfe in der Mitte, besonders für Weitwinkelobjektive geeignet.
Hierzu ein Zitat von Richard Hünecke aus "Olympus Fotoschule":
- "Klarfläche mit Mikroprismenzentrum. Die strukturlose Einstellfläche ist besonders geeignet für das Fotografieren mit Super-Weitwinkelobjektiven. Fokussieren kann man jedoch nur im Mikroprismen-Zentrum, eine Kontrolle der Schärfentiefe ist nicht möglich. Die im Sucher angezeigte Zeit ist etwa 1/3 Blende zu knapp und muss bei der OM-1 und der OM-3 manuell korrigiert werden. Die auto-dynamische Messsteuerung der OM-Kameras wird von diesen Differenzen nicht beeinflusst."
Vorteile
- helles klares Sucherbild
Nachteile
- da keine Mattscheibe, kann nur mittels der Mikroprismen scharf gestellt werden
- da keine Mattscheibe, kann auch keine Schärfentiefe kontrolliert werden
- Bei Verwendung der Einstellscheibe 1-5 in den Kameras OM-1, OM-1N führt der interne Belichtungsmesser zu ca. 1/3 Blende unterbelichteten Bildern, das gilt auch für die OM-2 und OM-2N im manuellen Modus. Bei Zeitautomatik wird zwar die Zeit im Sucher falsch angezeigt, aber die ADM belichtet richtig. Ab der OM-2 SP wird auch im manuellen Modus richtig angezeigt, da hier die Sensoren nicht mehr hinter der Einstellscheibe im Prisma angebracht sind.
Technische Daten
| Bezeichnung: | 1-5 |
| Kompatibel zu: | "einstellige" OM-Kameras |
| Mattscheibe: | klar |
| Durchmesser Struktur Mitte: | 4 mm |
| Mikroprismen: | ja (hohes Profil) |
| Schnittbildindikator: | nein |
| optimaler Brennweitenbereich: |
|
| ca. verwendbar bis Blende: | 4[1] |
| Abmessungen (H x B x T): | ca. 1,3 x 35,5 x 25,5 mm (ohne Nase) |
| Gewicht: | 1,4 g |
| Listenpreis Mai 1988: | 41,- USD[2] |
| Produktionszeit (ca.): | 1972 - 2002 |
| Katalog-Nummer US: | 108-605 |
| Katalog-Nummer DE: | 15005 |
[1] Mannheim, L. Andrew: Das Grosse Olympus-Handbuch, Laterna Magica, 1981
[2] Olympus Corporation: Olympus Photographic Product Price List, Effective: May 1, 1988
Galerie

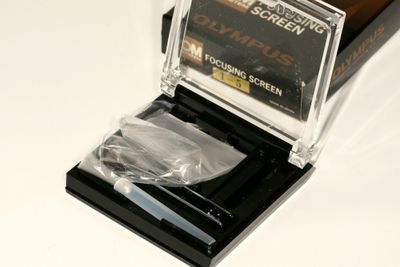

Einstellscheibe 1-5 - mit freundlicher Genehmigung von team-foto.com
Einstellscheibe 1-5 - mit freundlicher Genehmigung von team-foto.com
Einstellscheibe 1-5 - mit freundlicher Genehmigung von team-foto.com
