Einstellscheibe 1-7
Zur Navigation springen
Zur Suche springen

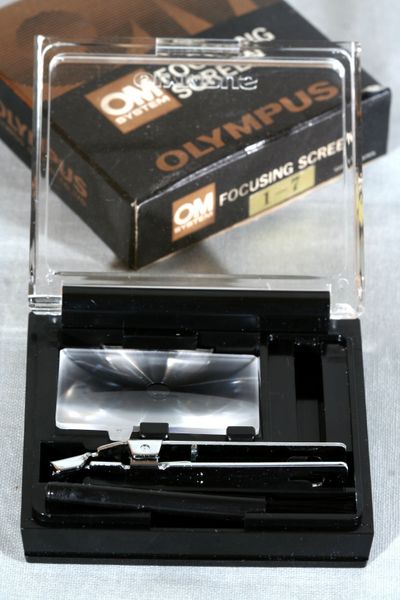

Einstellscheibe 1-7 - mit freundlicher Genehmigung von team-foto.com

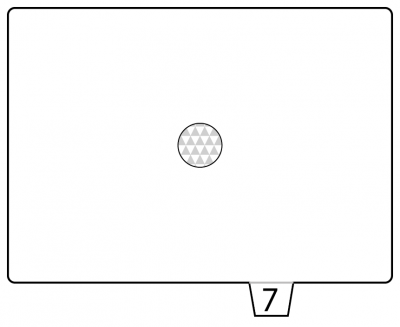

Einstellscheibe 1-7, Klare Scheibe mit flach profiliertem Mikroprismenfeld von 4 mm Durchmesser
Beschreibung
Die Einstellscheibe 1-7 ist eine klare Scheibe - keine Mattscheibe - mit flach profilierten Mikroprismen als Fokussierhilfe in der Mitte, besonders für Super-Teleobjektive geeignet, die eine geringe Lichtstärke besitzen. Die Mikroprismen werden bis Blende 11 nicht schwarz.
Vorteile
- helles klares Sucherbild
Nachteile
- da keine Mattscheibe, kann nur mittels der Mikroprismen scharf gestellt werden
- da keine Mattscheibe, kann auch keine Schärfentiefe kontrolliert werden
- Bei Verwendung der Einstellscheibe 1-7 in den Kameras OM-1, OM-1N führt der interne Belichtungsmesser zu ca. 1/3 Blende unterbelichteten Bildern, das gilt auch für die OM-2 und OM-2N im manuellen Modus. Bei Zeitautomatik wird zwar die Zeit im Sucher falsch angezeigt, aber die ADM belichtet richtig. Ab der OM-2 SP wird auch im manuellen Modus richtig angezeigt, da hier die Sensoren nicht mehr hinter der Einstellscheibe im Prisma angebracht sind.
Hierzu ein Zitat von Richard Hünecke aus "Olympus Fotoschule":
- "Klarscheibe mit einem Mikroprismen-Zentrum, das speziell für Super-Teleobjektive und andere Objektive bis herunter zur Lichtstärke 1:11 ausgelegt ist. Hinsichtlich der Lichtmessung gelten auch hier die gleichen Randbedingungen wie bei den Scheiben 1-5 und 1-6."
Technische Daten
| Bezeichnung: | 1-7 |
| Kompatibel zu: | "einstellige" OM-Kameras |
| Mattscheibe: | klar |
| Durchmesser Struktur Mitte: | 4 mm |
| Mikroprismen: | ja (flaches Profil) |
| Schnittbildindikator: | nein |
| optimaler Brennweitenbereich: | lange und sehr lange Tele-Objektive[1] |
| ca. verwendbar bis Blende: | 8 bis 11[1] |
| Abmessungen (H x B x T): | ca. 1,3 x 35,5 x 25,5 mm (ohne Nase) |
| Gewicht: | 1,4 g |
| Listenpreis Mai 1988: | 41,- USD[2] |
| Produktionszeit (ca.): | 1972 - 2002 |
| Katalog-Nummer US: | 108-607 |
| Katalog-Nummer DE: | 15007 |
[1] Mannheim, L. Andrew: Das Grosse Olympus-Handbuch, Laterna Magica, 1981
[2] Olympus Corporation: Olympus Photographic Product Price List, Effective: May 1, 1988
