Bounce Grip

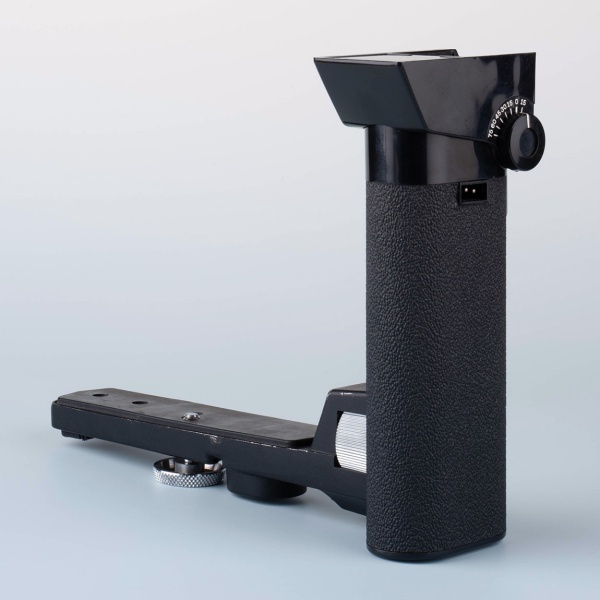

Der Olympus Bounce Grip für die Blitzgeräte Quick Auto 300 und Quick Auto 310 ermöglicht indirektes Blitzen und dient als zusätzliche Stromquelle

Der Quick Auto 310 am Bounce Grip verbunden mit einer OM-1 über den Remote Sensor

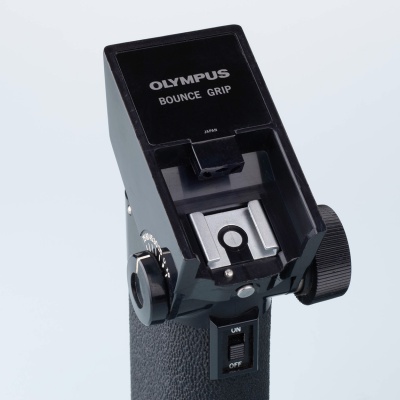

Der Blitzschuh des Bounce Grip mit dem integrierten Anschluss-stecker zur Aufnahme des Quick Auto 300 bzw. Quick Auto 310. Ein Stift verhindert, dass sich der Blitz aus dem Griff lösen kann.

Beschreibung

Der Bounce Grip ist ein Zubehör der Olympus Blitzgeräte Quick Auto 300 und Quick Auto 310. Er verbindet die Kamera über eine Schiene mit einem Batteriegriff, auf dessen Kopf der Blitz gesteckt wird. Dadurch wird aus dem Aufsteckblitz quasi ein Stabblitzgerät. Der Bounce Grip ermöglicht das indirekte Blitzen und ist außerdem eine zusätzliche Stromquelle für den Blitz.

Die Schiene kann zum leichteren Transport komplett von dem Griff getrennt werden. Sie lässt sich über die Schienenbefestigung stufenlos auf beliebiger Höhe mit dem Griff verbinden. Auf der Unterseite der Schiene ist ein Synchronkabel integriert, mit dem Kamera und Blitz synchronisiert werden können.

Der Blitz wird in den Blitzschuh des Schwenkkopfs geschoben und so automatisch an die externe Stromversorgung gekoppelt. Der Schwenkkopf ist nur nach oben oder unten schwenkbar — maximal 15° nach unten und 75° nach oben. Dabei rastet der Blitz alle 7,5° spürbar ein. Über eine Skala ist die Einstellung gut ablesbar. Eine Klemmverriegelung stellt sicher, dass der Blitz in seiner Position verbleibt.

Der Batteriegriff hat einen Hauptschalter mit den Einstellungen ON und OFF. Sind sowohl im Blitzgerät als auch im Batteriegriff Batterien eingelegt, dann gibt es drei mögliche Betriebsarten:

Hauptschater am Quick Auto 300/310	Hauptschater am Bounce Grip	Betriebsart^[1]
OFF	ON	Nur die vier Babyzellen im Bounce Grip werden verwendet.
ON	OFF	Nur die vier Mignonzellen im Blitzgerät werden verwendet.
ON	ON	Alle Batterien werden verwendet. Die Blitzfolge ist entsprechend kürzer.

An die seitliche Steckdose des Bounce Grip kann der Netzanschlussadapter (F. AC Adapter) angeschlossen werden. Dieser lädt dann das Blitzgerät über den 220 V Netzanschluss — unabhängig von der Stellung des Hauptschalters am Bounce Grip.

Wird das Blitzgerät über den Schwenkkopf beim indirekten Blitzen z.B. gegen die Zimmerdecke gerichtet, dann kann der integrierte Sensor nicht mehr die korrekte Blitzleistung ermitteln. Für diesen Fall bieten sich zwei Lösungsmöglichkeiten an:

Bei Verwendung einer Olympus OM-2 mit Blitzschuh Typ 2 und Quick Auto 310 wird das Spiralkabel TTL Auto Cord 0.6m verwendet. Es bietet in dieser Kombination TTL Blitzmessung.
Bei Verwendung einer Olympus OM-1 mit Blitzschuh Typ 1 und Quick Auto 300/310 wird der Remote Sensor verwendet. Der externe Sensor blickt immer Richtung Motiv und ermöglicht so die korrekte Steuerung der Blitzleistung in der Betriebsart "Normal Auto". Diese Lösung bietet sich auch für alle anderen OM-Kameras an.

Einschränkungen

In dem Bounce Grip dürfen — genau wie in den Blitzgeräten Quick Auto 300/310 — keine Akkus verwendet werden. Durch den geringeren Innenwiderstand kann die Elektronik der Blitzgeräte beschädigt werden.^[1]
Der Bounce Grip kann nur auf der linken Seite der Kamera angebracht werden, da der Blitz nicht um 180° gedreht montiert werden kann.
Die Blitzgeräte des späteren T-Blitzsystems (T20, T32, T Power Control 1) können am Bounce Grip nicht verwendet werden, da der Stecker für die externe Stromversorgung nicht kompatibel ist. Stattdessen ist der Power Bounce Grip 2 zu verwenden.

[1] Olympus Instructions, Manual for Flashphoto Group, 03/76

Technische Daten

Kompatibel zu:	Quick Auto 300 Quick Auto 310
Stromquelle:	4x Batterien des Typs C (Baby)
Maße (H x B x T):	Griff: 164 x 40 x 72 mm Schiene: 46 x 172 x 33 mm
Gewicht:	Griff: 200 g (ohne Batterien) Schiene: 180 g
Listenpreis März 1979:	108,- USD^[2]
Produktionszeit (ca.):	1974 - 1980
Katalog-Nummer US:	107-020
Katalog-Nummer DE:	15711

[2] Olympus Camera Corporation, PRICE LIST, Effective March 26, 1979

Galerie

Die Schiene des Bounce Grip kann komplett von dem Griff getrennt werden.
Oberteil des Bounce Grip zur Aufnahme der Blitzgeräte Quick Auto 300 oder Quick Auto 310
Schwenkkopf in Position 0° (parallel zur optischen Achse des Objektivs)
Schwenkkopf in Position 75° (nach oben)
Schwenkkopf in Position -15° (nach unten)
Der Bounce Grip von unten gesehen
Das geöffnete Batteriefach zur Aufnahme von vier Batterien des Typs C (Baby)
