Olympus EX-25 Extension Tube

Beschreibung

Der Olympus EX-25 Extension Tube (Verlängerungstubus) ist ein Zwischenring mit 25 mm Länge. Der EX-25 verändert den maximalen Auszug eines angesetzten Objektives, damit es im Nahbereich (siehe auch Makro) fokussiert werden kann. D.h. die mögliche Naheinstellgrenze des Objektives wird verkleinert, man kann näher ran an's Motiv, wodurch sich der Abbildungsmassstab vergrössert. Eine Fokussierung auf Unendlich ist mit eingesetztem Zwischenring nicht mehr möglich.

Der EX-25 kam zusammen mit dem 50er Makro auf den Markt - daher auch die Länge von 25mm, da dann mit diesem Objektiv ergänzend der Bereich von 1:2 (50er auf Unendlich fokussiert) bis 1:1 (50er in maximaler Naheinstellung) abgedeckt wird.

Der Zwischenring kann nicht zusammen mit den Telekonvertern EC-14 oder EC-20 benutzt werden! Es ist auch nicht möglich 2 oder mehrere Zwischenringe EX-25 zu kombinieren. Hintergrundinfo dazu siehe hier.

Die Fokusentfernung wird von der Sensorebene zur Objektebene gemessen.
Beispiel: EX-25 in Kombination mit Zuiko Digital 14-54mm, F2.8-3.5 bei 54mm und Offenblende f3,5 an einer E-3 minimale Fokusentfernung: 17,8 cm maximale Fokusentfernung: 22,2 cm

minimale Entfernung des Objekts von der Objektivvorderseite aus: 0,0cm
Man kann den Staub auf der Frontlinse fokussieren

maximale Entfernung des Objekts von der Objektivvorderseite aus: ca 5cm
Weiteste Distanz auf die noch fokussiert werden kann

Geeignete Objektive, Entfernungsbereich und Vergrößerungsfaktor

Objektiv Brennweite Entfernungsbereich Vergrößerungsfaktor Vergrößerungsfaktor entspr. 35mm KB
Zuiko Digital ED 8mm, F3.5 Fisheye keine Scharfstellung möglich
Zuiko Digital 35mm, F3.5 Macro   14,6 - 15,6cm 0,70 - 1,68 1,40 - 3,36
Zuiko Digital ED 50mm, F2.0 Macro   21,3 - 23,1cm 0,49 - 0,98 0,98 - 1,96
Zuiko Digital ED 150mm, F2.0   79 - 126cm 0,17 - 0,31 0,37 - 0,62
Zuiko Digital ED 300mm, F2.8   175 - 420cm 0,08 - 0,25 0,16 - 0,5
Zuiko Digital ED 7-14mm, F4.0 keine Scharfstellung möglich
Zuiko Digital 11-22mm, F2.8-3.5 keine Scharfstellung möglich
Zuiko Digital 14-45mm, F3.5-5.6 14mm keine Scharfstellung möglich
25mm 15,3 - 15,7cm 0,99 - 1,14 1,98 - 2,28
45mm 20,8 - 23,5cm 0,57 - 0,78 1,14 - 1,56
Zuiko Digital 14-54mm, F2.8-3.5 54mm 17,7 - 22,2cm 0,47 - 0,65 0,94 - 1,3
<54mm keine Scharfstellung möglich
Zuiko Digital ED 35-100mm, F2.0 35mm keine Scharfstellung möglich
60mm 30,9 - 32,1cm 0,40 - 0,42 0,80 - 0,84
100mm 52,9 - 54,4cm 0,25 - 0,30 0,50 - 0,60
Zuiko Digital 40-150mm, F3.5-4.5 40mm 20,8 - 21,4cm 0,58 - 0,62 1,16 - 1,24
80mm 40,7cm 0,31 0,62
150mm 79,6 - 110,1cm 0,17 - 0,28 0,37 - 0,56
Zuiko Digital ED 50-200mm, F2.8-3.5 50mm 27,6 - 28,0cm 0,48 - 0,49 0,96 - 0,98
100mm 48,9 - 53,9cm 0,25 - 0,32 0,5 - 0,64
200mm 88,5 - 195,9cm 0,12 - 0,35 0,24 - 0,7
Zuiko Digital 18-180mm, F3.5-6.3 35mm keine Scharfstellung möglich
50mm 19,2 - 23,4cm 0,5 - 0,71 1,0 - 1,42
180mm 27,0 - 162,0cm 0,14 - 0,54 0,28 - 1,08

Der Autofokus funktioniert in Verbindung mit dem 40-150mm, dem 50-200mm sowie dem ED50mm f2,0 MACRO, hier nur bis zu einer Vergrößerung von 0,8fach.

Technische Daten


EX-25
Hersteller: Olympus Bezeichnung: EX-25
Brennweite: keine Herstellungszeitraum: 2003 - -
Lichtstärke: keine Blendenbereich: objektivabhängig
Baulänge: 25 mm Durchmesser: mm
Gewicht: 170 g Filtergewinde: nicht vorhanden
Min. Entfernung: objektivabhängig, aber viel kürzer Max. Abbildungsm.:

Bajonett: FT Spritz-/Staubschutz: ja Bildstabilisator: nicht zutreffend
Bildwinkel: objektivabhängig Linsen/Baugruppen: 0/0 Blendenaufbau: nicht zutreffend
Innenfokussierung: nicht zutreffend Geradführung: nicht zutreffend Innenzoom: nicht zutreffend
AF-Antrieb: nicht zutreffend Fokussierung: nicht zutreffend Zoom: nicht zutreffend
Besonderheiten: reine Auszugsverlängerung

Galerie

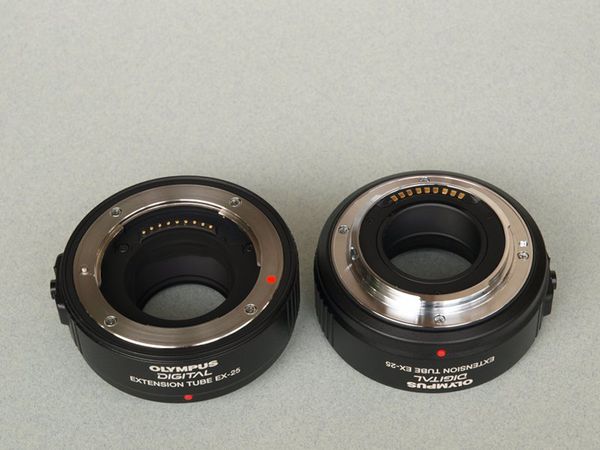

Hier eine kleine Galerie mit Bildern des Olympus EX-25 Extension Tube:

Interne Verweise

Weblinks

Beispielbilder

http://oly-e.de/alben/e1/e1_42b5dc4d82_mini.jpg
Schweißperlen

Brennweite: 50.00 mm Kamera: E-1
Belichtungszeit: 1/2000 sec Objektiv: Zuiko Digital ED 50mm, F2.0 Macro
Blende: F2.8 Zwr./Telek.: EX-25 Extension Tube
ISO: 400



http://oly-e.de/alben/e1/e1_44d8d42940_mini.jpg
Valencia mit dem EX-25

Brennweite: 50.00 mm Kamera: E-1
Belichtungszeit: 1/100 sec Objektiv: Zuiko Digital ED 50mm, F2.0 Macro
Blende: F6.3 Zwr./Telek.: EX-25 Extension Tube
ISO: 100
