Beispiel: Auflagemaß des Canon FD-Systems (42 mm)

Beschreibung

Das Auflagemaß gibt den Abstand zwischen Filmebene/Sensorebene und der Bajonett-Auflagefläche an. Viele Kamerasysteme haben ein eigenes Auflagemaß.

Grundsätzlich lassen sich alle Objektive an einem System verwenden, deren Auflagemaß größer oder gleich ist, als das eigene Auflagemaß.

Beeinflussung der Abbildungsqualität

Die Abbildungsqualität eines Kamerasystemes hängt nicht vom Auflagemaß sondern von anderen Faktoren ab, da es sich in den meisten Fällen um eine rein mechanische Adaption handelt, d. h. das Objektiv wird nicht durch zusätzliche Linsen (oder Linsensysteme) "misshandelt". Es werden zwar - insbesondere von asiatischen Herstellern - solche Adapter mit "Korrekturoptik" angeboten, diese sind aber nicht zu empfehlen, da sie die optische Leistung des Objektives stark vermindern.

Grundsätzliches zu Adaptern

"No-name"-Adapter von Leica-R-Objektiven auf Canon EOS-Kameras ohne zusätzliche Linsengruppe - mit freundlicher Genehmigung von arsenal-photo.com

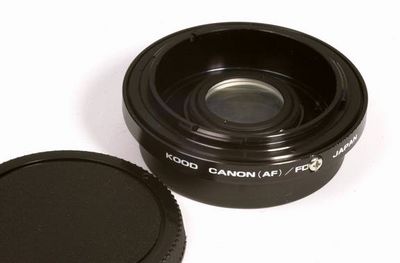

Kood Adapter von Canon-FD-Objektiven auf Canon EOS-Kameras mit zusätzlicher Linsengruppe - mit freundlicher Genehmigung von team-foto.com

Anmerkung:
Dieser Adapter wird von vielen Anbietern auch unter anderen Bezeichnungen vertrieben.

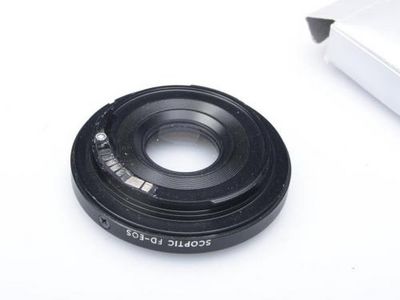

SCOPTIC Adapter von Canon-FD-Objektiven auf Canon EOS-Kameras mit zusätzlicher Linsengruppe und AF-Bestätigung - mit freundlicher Genehmigung von camerafoxx

Diese Differenz wird durch einen Adapter mit entsprechender Dicke ausgeglichen. Durch den Einsatz solcher Adaptern (OM Adapter Kindai Visoflex) können Objektive von Systemen mit größerem Auflagemaß für den eingeschränkten Gebrauch an die Olympus E-1, E-300, E-500, E-330 und die folgenden Modelle nach dem Four Thirds System angeflanscht werden. Eingeschränkter Gebrauch deshalb, weil Funktionen wie AF (Autofokus), Blendensteuerung und andere Spezialfunktionen meist nicht genutzt werden können.

Dabei ist zu bedenken, dass es für viele dieser Systeme keine Adapter gibt / geben wird, da es oft auf Grund von Maßproblemen oder bautechnischen Gegebenheiten an den Objektiv-Systemen nicht möglich ist, wie z.B.

Die sicher inkompatiblen Fremdanschlüsse in der unten angeführten Tabelle sind rot markiert.

Das richtige Auflagemaß ist besonders für die korrekte "Unendlichstellung" eines Objektives maßgeblich. Vergrößert sich das Auflagemaß, dann verschieben sich Fernpunkt und Nahpunkt näher zur Kamera. Dies ist vergleichbar mit dem Einsatz eines Zwischenringes oder Balgengerätes, z.B. durch den Einsatz des EX-25 Verlängerungstubus um 25 mm.

Siehe hierzu den ausführlichen Artikel Adapter, dort sind auch Adaptionen unterschiedlichster Objektive auf unterschiedliche |Kamera-Anschlüsse beschrieben - s.a. Interne Verweise.

Tabelle mit den gängigen Auflagemaßen

System Auflagemaß Anmerkungen
FT 38,85 mm Adaption an MFT-Kameras mit allen Funktionen möglich
OM-System 46,00 mm
MFT 19,25 mm Dieser Wert wurde von Novoflex bestätigt. Der Wert von 19,62 aus der Wikipedia ist ohne Quellenangabe.
PEN F 28,95 mm
Leica R 47,00 mm
Leica M 27,80 mm An Evil-Kameras problemlos adaptierbar
Leica Schraub (M39) 28,80 mm An Evil-Kameras problemlos adaptierbar
Canon Schraub (M39) 28,80 mm An MFT-Kameras problemlos adaptierbar
andere M39 44mm (Paxette)
45,3mm (Zenit)
M42 45,50 mm
Petri bayonet 45,50 mm
Tamron T2 (M42) 55,00 mm
Minolta MD 43,50 mm Nutzer berichten von Problemen mit den Übertragungselementen bei der Adaption an FT- Vorsicht, Bajonett und Kamera können beschädigt werden - keine Einschränkungen an Evil-Kameras bekannt
Minolta AF 44,50 mm Nur theoretisch da keine Einstellung der Blende möglich, es sollen aber Adapter (für Evil-Kameras) existieren, bei denen die Blendeeingestellt werden kann
Sony Alpha 44,50 mm Entspricht dem Minolta-AF-Bajonett
Sony NEX 18,00 mm mit Adapter für Sony-Alpha-Bajonett 44,50 mm
Nikon 46,50 mm
Konica AR 40,50 mm
Contarex 46,00 mm
Exakta 44,70 mm
Topcon 44,70 mm
Rollei SL 35 44,70 mm Auch "QBM"-Bajonett genannt, wurde auch unter "Voigtländer" vermarktet - eine (unvollständige) Objektivübersicht ist hier zu finden
Voigtländer VSL 44,70 mm Auch "QBM"-Bajonett genannt, wurde auch unter "Rollei" vermarktet - eine (unvollständige) Objektivübersicht ist hier zu finden
Ikarex BM 48,00 mm In vielen Veröffentlichungen fehlerhaft mit 44,70 mm nachgewiesen - Dank an Henry Feddersen
Yashica FR/FX 45,50 mm entspricht dem Contax-RTS-Bajonett
Contax RTS 45,50 mm entspricht dem Yashica-Bajonett
Pentax-K-Bajonett 45,50 mm
Ricoh-K-Bajonett 45,50 mm Pentax-K-Bajonett mit zusätzlichen/geänderten Übertragungselementen
Petri 45,50 mm
Canon FD/FL 42,00 mm
Canon EOS 44,00 mm Nur theoretisch da keine Einstellung der Blende möglich
Miranda 31,50 mm An MFT-Kameras problemlos adaptierbar aber zurzeit keine Adapter bekannt
Alpa Bajonett 37,80 mm An MFT-Kameras problemlos adaptierbar aber zurzeit keine Adapter bekannt
Pentacon Six 74,10 mm
Hasselblad 74,90 mm
C-mount 17,52 mm Filmkameras (8mm, 16mm), Überwachungskameras, Videokameras, Spezialkameras


Bei manchen Kameras ist die Sensorebene mit einem Kreis mit Strich durch --O-- markiert.
